L'antenne EGGBEATER

Francis, HB9PTF


ATTENTION !! Aucune indication sur cette page n'a été approuvée par les entreprises citées.
Il doit aussi être noté que mon engagement n'est égal qu'au montant que vous m'avez versé pour consulter cette page, c'est à dire rien !
Les illustrations marquée M2 sont recopiées de la documentation reçue avec les antennes.

Désirant opérer sur satellites, avec mon FT-736R, j'ai d'abord pensé installer un rotor horizontal, plus un rotor vertical, plus deux Yagis croisées dans mon jardin. Toutefois, l'installation puis le contrôle de toute cette quincaillerie nécessitait encore une interface sur mon ordinateur (il faut bien vivre avec son temps) et n'était absolument pas portable... voir mobile.

J'ai donc ressorti mes vieux Handbooks et me suis lancé à la recherche d'une autre solution.

La première possibilité semblait être un turnstile, soit deux dipôles croisés... polarisation horizontale, et en les plaçant au-dessus d'un grillage on obtient un lobe vertical permettant le trafic par satellites.

Une autre possibilité, deux petites antennes, dipôle plus réflecteur, croisées. Dans les dans ce cas, il n'est pas possible de trafiquer en polarisation horizontale et satellites sans modifier l'installation.

Une autre antenne a attiré mon attention c'est l'EGGBEATER... en Français BATTEUR A OEUFS, ce nom venant de sa ressemblance avec l'accessoire de cuisine.

Il s'agit d'une antenne omnidirectionnelle, consistant en deux boucles, d'une longueur d'onde, placées perpendiculairement (en croix) l'une par rapport à l'autre. En les alimentant avec un déphasage de 90 degrés, nous obtenons une composante horizontale à l'horizon et une composante circulaire au zénith. En plaçant une telle antenne 1/8 de longueur d'onde au-dessus d'un plan de masse, on augmente la composante verticale à environ 6 dB. Voici une antenne intéressante pour communiquer avec les satellites a basse altitude, les stations et navettes spatiales, ainsi que le trafic local en SSB.



J'ai d'abord pensé en construire moi-même ; voici les différentes informations que j'ai trouvées :

La longueur de chaque boucle doit être d'une longueur d'onde. (Longueur en mètres = 299,8 / Fréquence en MHz)

Une boucle d'une longueur d'onde montre une résistance d'environ 100 W.

Nous avons ensuite d'un quart d'onde de coax de 93 W (RG62) pour alimenter les boucles avec un déphasage de 90 degrés. (Longueur en mètres = (0,25 % Facteur de vélocité du coax) % 299,8 / Fréquence en MHz)

Il faut encore construire une ligne d'adaptation (match line) avec un coax de 75 W, d'une longueur d'un quart d'onde. (Longueur en mètres = (0,25 % Facteur de vélocité du coax) % 299,8 / Fréquence en MHz)


J'ai calculé les dimensions suivantes :


2 m 70 cm 23 cm
Longueur de chaque boucle 206,8 cm 68,9 cm 23,6 cm
Longueur du coax de 93 W * 51,7 cm 17,2 cm 5,9 cm
Longueur du coax de 75 W * 51,7 cm 17,2 cm 5,9 cm
* doit encore être multiplié par
le facteur de vélocité du coax.

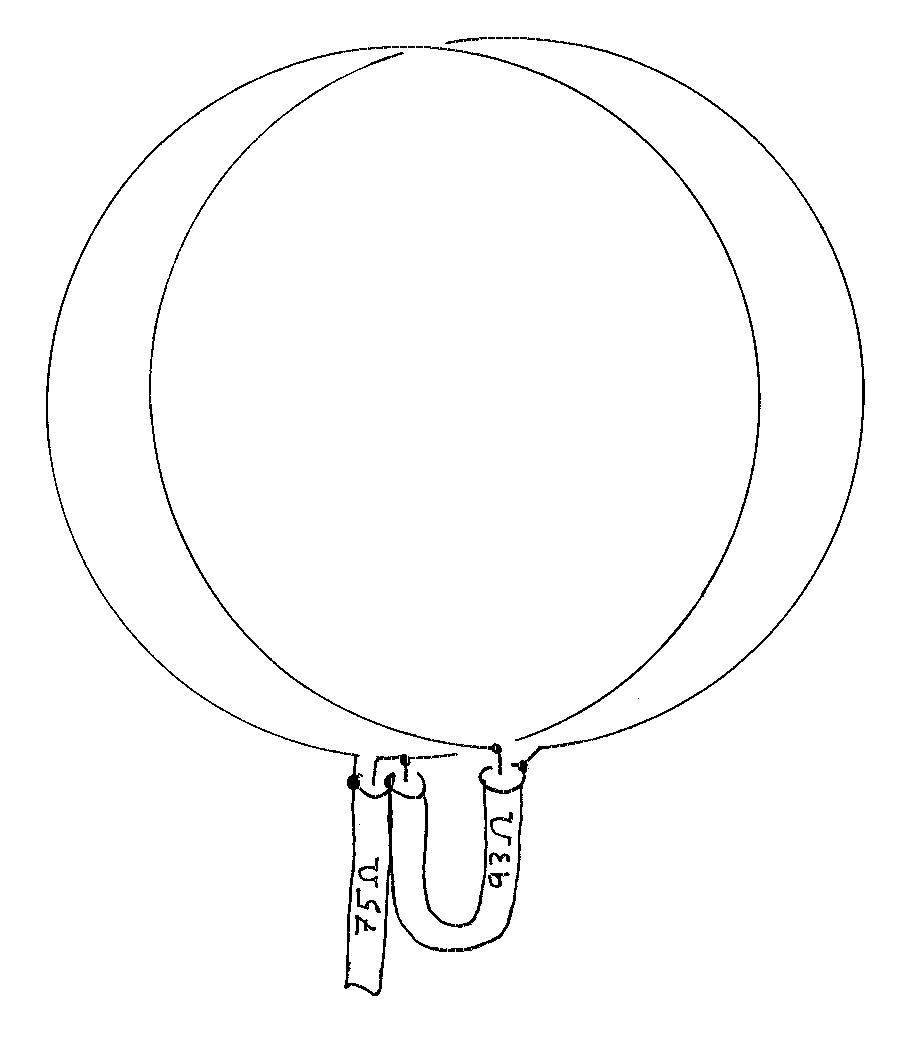

Ce qui nous donne le montage suivant (attention, les deux boucles se croisent au sommet, mais ne doivent pas se toucher) :

Drawing
Puisqu'il est possible de trouver ces antennes en version commerciale, j'ai décidé de ne pas continuer dans cette voie.
Le fabriquant que j'ai trouvé est M2 Enterprises en Californie, qui commercialise une antenne pour le 2 mètres et une pour le 70 centimètres. Ces deux antennes ont fait l'objet de rapports dans les QST de septembre 1993 et janvier 1996.

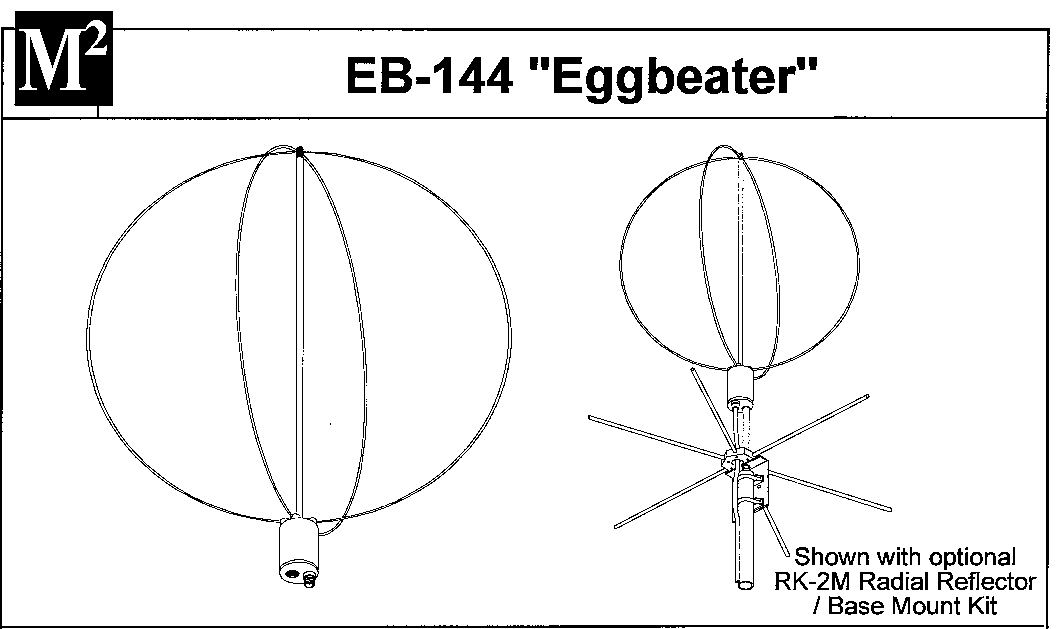

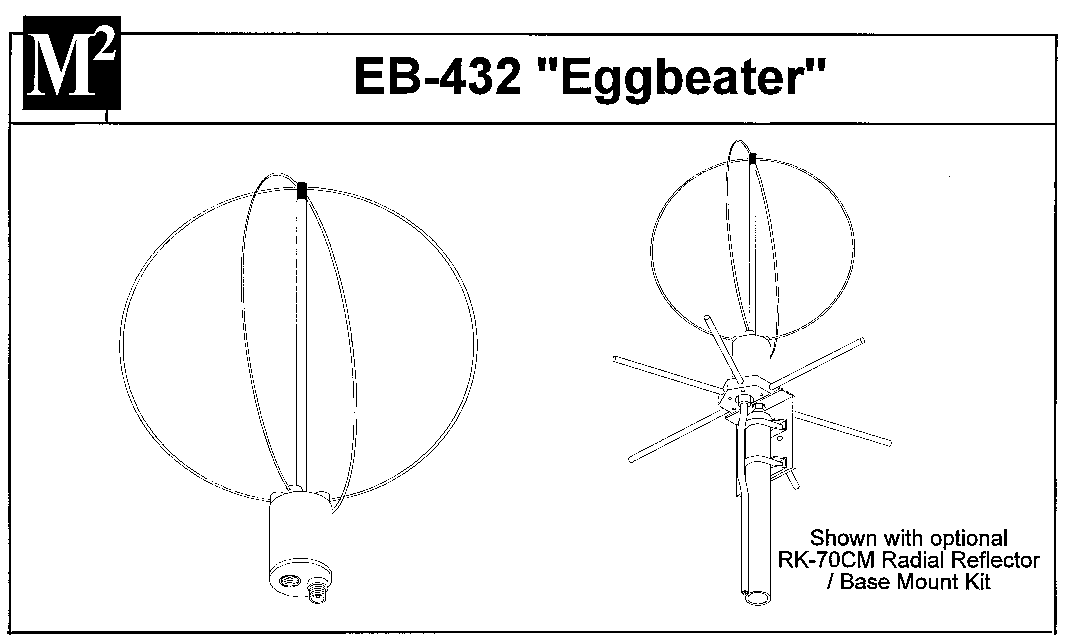

2 M 70 CM

La largeur de bande en réception de l'antenne EB-144 en fait une excellente candidate pour la réception des satellites météo sur 137 MHz.

La résistance au vent de ces antennes, semble en faire aussi un excellent choix, pour une opération mobile avec polarisation horizontale, quoique la vue de l'antenne 2 mètres sur le toit d'une voiture soit assez étrange. Désirant monter l'ensemble sur mon bus camping, celle-ci semblera plus petite par rapport à la masse du véhicule. Il ne faut toutefois pas oublier que la hauteur maximum d'un véhicule en Suisse ne doit pas dépasser 4 mètres (lignes de bus, lignes électriques) et la hauteur totale de cette antenne (avec le kit RK-2M) est déjà de 1 mètre.

Bien entendu, ces antennes ne sont pas un substitut à une bonne installation, avec antennes directionnelles et un système de poursuite de satellites avec rotors, mais c'est très certainement une bonne option pour les endroits où l'installation d'antennes est restreinte ou pour une opération en mobile ou portable.

Voici les spécifications de ces antennes :
EB-144 RK-2M EB-432 RK-70cm
Fréquences d'émission 144-148 MHz 420-450 MHz
Fréquences de réception 135-150 MHz 400-470 MHz
Impédance 50 W 50 W
SWR 1,5 :1 1,5 :1
Puissance maxi 1 kW 1 kW
Résistance au vent 160 km/h 160 km/h
Connecteur SO-239 N
Paterne Omnidirectionnelle Omnidirectionnelle
polarisation Horizontale à l'horizon,
circulaire au zénith		 Horizontale à l'horizon,
circulaire au zénith
Gain 1 dB +6 dB au zenith 1 dB +6 dB au zénith
Prix $ 129,00 $ 37,00 $ 119,00 $ 37,00

Je n'ai pas trouvé de revendeur en Suisse pour ces antennes, nos revendeurs n'ayant pas de présence (catalogue) sur le WEB... En Europe j'ai trouvé une compagnie en Italie et une aux Pays-Bas. Il semblerait, toutefois que l'importation depuis les USA soit une bonne affaire.

J'ai décidé de me fournir chez HRO. Le délai de livraison a été de 3 semaines (l'antenne 70 cm n'étant pas normalement tenue en stock) et j'ai du payer un montant additionnel de Fr. 49,-- à la Poste, pour Taxe de présentation à la douane et TVA. (Les frais d'envoi par EMS (poste exprès) étant à la charge de HRO).

Voici les prix que j'ai pu trouver - Ceux-ci ne sont donnés qu'à titre indicatif et sauf erreur ou omission :

EB-144 RK-2M EB-432 RK-70CM
M2 $ 129,00
SFR 177,57		 $ 37,00
SFR 50,93		 $ 119,00
SFR 163,80 		$ 37,00
SFR 50,93
HRO $ 129,95
SFR 178,88		 $ 37,95
SFR 52,24		 $ 109,95
SFR 151,35		 $ 37,95
SFR 52,24
Mecom NGD 292,22
SFR 213,56		 NGD 135,36
SFR 98,92		 NGD 272,86
SFR 199,41		 NGD 131,68
SFR 96,23


Adresses :
www.m2inc.com M2 Enterprises inc. 7590 N. Del Mar Ave., Fresno, CA 93711
www.hamradio.com Ham Radio Outlet, 224 North Broadway.com, Suite D12, Salem, NH 03079
www.mecom.nl/html/ham
www.webzone.it/hsp Hardsoft Products, via Pescara 2, 66013 Chieti scalo ( CH ) Italie

Depuis que cet article a été écrit, j'ai aussi trouvé ces antennes chez :
www.UKW-Berichte.de UKW Berichte, Jahnstrasse 7, D-91083 Baiersdorf

-=o0o=-

En conclusion, voici deux antennes parfaitement adaptées au trafic sur les micro-satellites ou MIR, ou pour avoir une polarisation horizontale, là où l'installation de grandes antennes n'est pas possible, ainsi que pour une utilisation portable, voir, mobile.

L'antenne 2 mètres permet aussi, comme mentionné, de recevoir les satellites météo.

Pour une petite installation, on économise le besoin de devoir gérer la poursuite des satellites, et son prix s'en trouve grandement diminué.

Il est toutefois regrettable qu'il ne soit pas possible, en Suisse, de se procurer un tel matériel sur le WEB, et que nos revendeurs locaux n'y aient pas au moins une liste de prix. A ce sujet, le catalogue de HRO, en couleur, qui peut être téléchargé, est un modèle du genre.

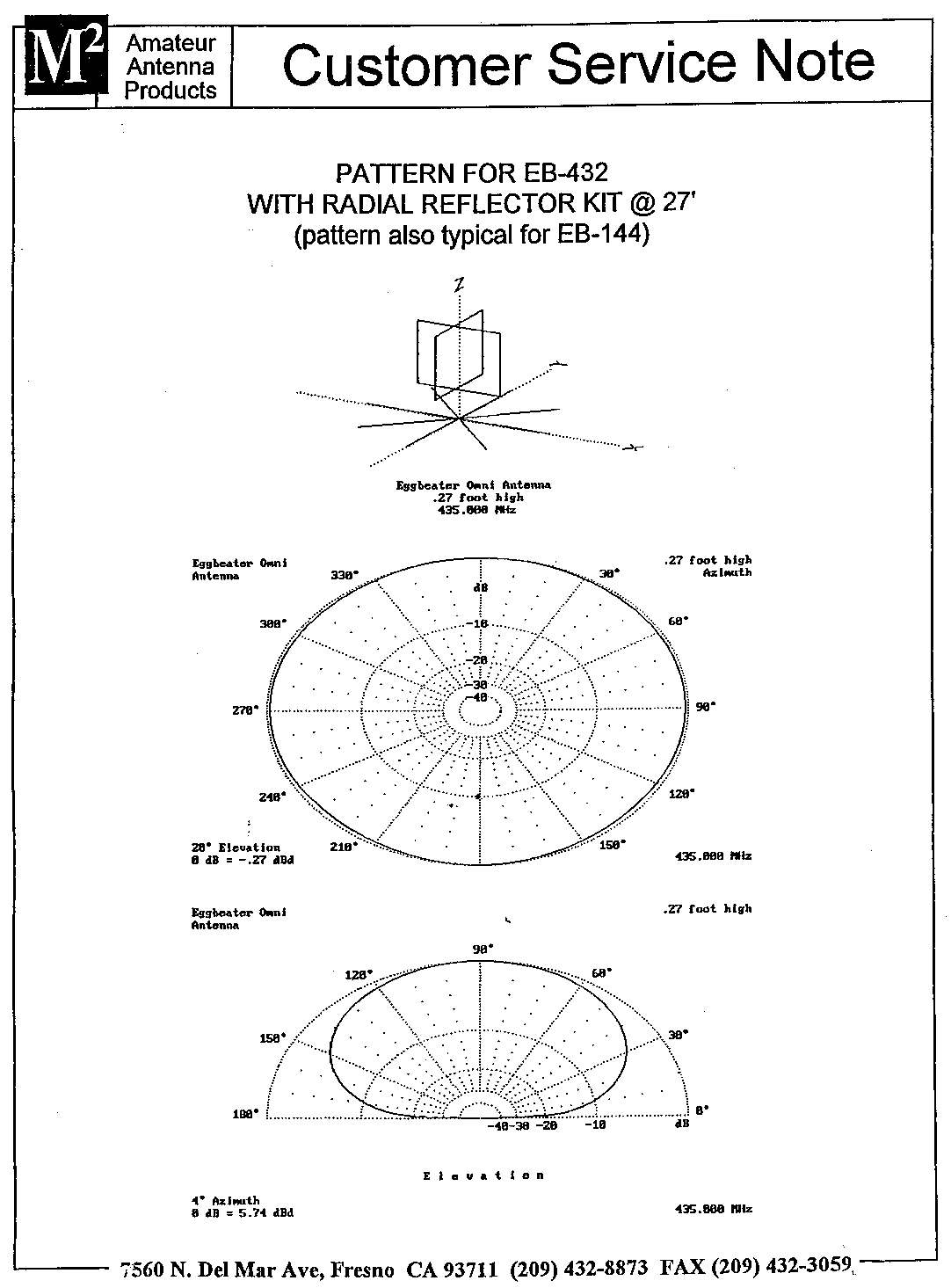

SPECS Back to Ham Page
